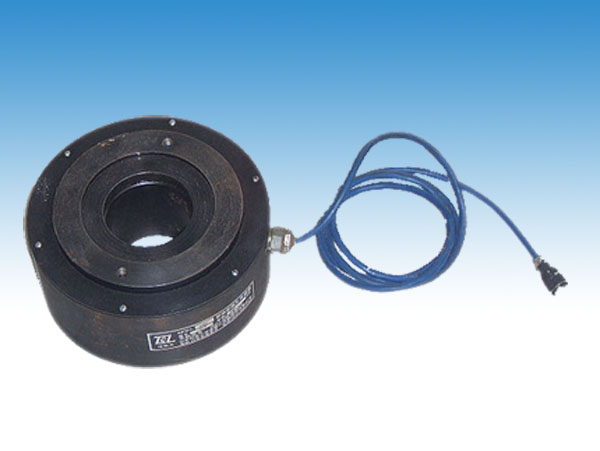

MGH型振弦式锚索测力计(大吨位)
发布时间:2021/9/23 游览量564

一、 用 途
MGH型锚索测力计,用于大坝、岩土工程边坡、大型地基基础、隧道等处对锚索或锚杆拉力进行检测,及对其应力变化情况进行长期监测;还可用于预应力混凝土桥梁钢筋张拉力的检测和波纹管摩阻的测定,以保证安全和取得准确数据。
二、 结构原理
MGH型锚索测力计由MGH型锚索测力传感器与GSJ-2型检测仪、GSJ-2型便携式检测仪或GSJ-2A型多功能电脑检测仪配套使用,直接显示锚索拉力。原理:锚索拉力施压于油缸,使其内部油压升高,油压经过油管传到振弦液压传感器的工作膜,膜挠曲使弦张力减小,固有振动频率降低,若其电缆接GSJ-2型检测仪,启动电源测力、油压被转换为频率信号输出,GSJ-2型的测频电路测定频率f后,单片机按以下数学模型计算出拉力F并直接数字显示。
F=A(f2-f02)-B(f-f0)   (1)
式中:A、B--传感器常数
f。--初频(F=0时的频率);
振弦传感器之所以能将力、液压转换为频率信号输出,是因其内部装有激发电路,或因GSJ-2内装有激发电路。
三、 性能特点
(1) 进程精度高,进程系统误差一般都在0.5%FS以下;回程由于有滞后,精度有所降低.综合误差一般不超过1.0%FS。
(2) 振弦式高压液体压力传感器采取特殊设计,具有良好的抗震能力,并经过多种老化处理,故在大载荷作用下具有良好的长期稳定性,优于一般振弦式传感器。
(3) 实践证明,当温度不同于标定温度时,只要将传感器放在现场2小时,待热平衡后,测定现场温度的初频作为f。输入(1)式,则由f计算F仍然准确。对于长期埋设的传感器,若要求精度较高,可事先实测出初频f。与温度t的关系曲线,检测时测定传感器的温度t,找出对应的f。输入(1)式,即可完成温漂修正,获得比较准确的结果。
(4) 高压液体压力传感器已经实现温度补偿,温度对精度的影响系数一般小于0.025%FS/℃,工程上若允许误差在2%以内,不需进行温漂修正.
四、 主要技术参数
(1) 型号、规格:MGH-200、300、400...10000kN
(2) 准 确 度:0.5%FS;1.0%FS
(3) 重 复 性:0.2%FS;0.4%FS
(4) 分 辨 率:0.1%FS;0.01%FS
(5)稳 定 性 :准确度的年漂移一般不大于准确度
